1,3kW frá fjórðungi múrsteinsbreytir

Skilvirkni toppar við yfir> 97%, sem gefur 8,85-12,55Vdc til skipulegra óeinangraðra umbreytingarstiga lengra niður í rafmagnskeðjunni.

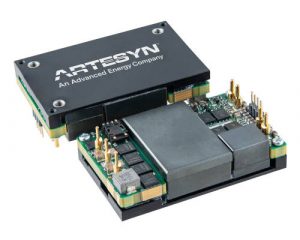

Þetta er kallað BDQ1300 og „hefur verið hannað til að styðja fyrst og fremst tvö orkubyggingararkitektúr“, samkvæmt Andy Brown, markaðsstjóri fyrirtækisins: „Annaðhvort er hefðbundið„ tveggja þrepa “ummyndunararkitektanet, þar sem BDQ1300 veitir aðeins kraft til óeinangraðs 12V inntak benda-af-hlaða breytir, eða einingin er einnig hægt að nota til að styðja við blendingur ummyndunararkitektúr - þar sem einhverju afli forritsins er umbreytt með 48V-til-lágspennu 'beinum viðskiptum' vörum ásamt hefðbundnum tveggja þrepa umbreytingu. . “ Hann bætti við að meðlimir Power Stamp Alliance séu að þróa vörur fyrir bein viðskipti.

Úttaksáhrif eru upp t0 107A, samkvæmt gagnablaðinu, og það getur verið með fjögurra pinna PMBus haus sem veitir staðlaða PMBus aðgerðir eins og spennuvöktun, núverandi eftirlit, ræsingarstjórnun, lokunarstjórnun, varnarviðvörun, hitastig upplýsingar um eftirlit og endurskoðun. Yfirspennuvörn er innifalin.

BCQ1300 er svipaður hluti (9,6 ~ 14,5Vdc 90A framleiðsla) án PMbus, en með samsíða straumsamhæfileika. Þessi hluti virðist ekki vera með ofspennuvörn - einn fyrir þig til að athuga kæri lesandi.

Einangrun gerir kleift að aðskilja inntak og úttak jarðtenginga fyrir EMI stjórnun og hjálpa til við að innihalda bilunarskilyrði á aðalhlið breytisins.

„Einingarnar nota venjulega hástrauman fjórðungsmúrsteina,“ sagði fyrirtækið. „Tveir aflpinnar eru búnir til jákvæðra framleiðsla og jarðtenginga til að gera straumnum kleift að hýsla PCB. Leiðslutap frá einingunni er haldið í lágmarki með stórum þvermálum. “

Notkun er yfir -40 ° C til 85 ° C með loftkælingu, og það er kælingu á grunnplötunni.

Hlutar eru fáanlegir í gegnum alheimsnet Artesyns sölufulltrúa, dreifingaraðila og endurseljenda virðisaukandi.
