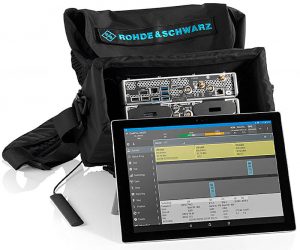

5G STS frá Rohde & Schwarz knippi prófunartæki fyrir gNodeB

Samþykki og bilanaleit á vefsvæðum krefst þess að prófun á getu, svo sem geislaformun og 5G / LTE tvöföldri tengingu, sé sannreynd um uppsetningu og afköst.

5G STS samanstendur af TSMA6 móttakara, TSME30DC neyðarbreytir, lausnarstýrikerfinu Qualipoc Android og snúru knapinn ZPH greiningartæki.

Sjálfskiptur móttakandi TSMA6 notar sjálfvirka rásarskynjun til að sýna LTE og 5G merki, bera kennsl á tíðni rásar og afkóða upplýsingar um PCI / SSB til að veita gæðagreiningu merkisins.

Með því að bæta við Qualipoc Android snjallsímanum er hægt að greina verkfræðinga á sviði þjónustu til að finna 5G flutningsaðila og til að sannreyna upphleðsluhraða, niðurhraðahraða og leynd.

Það getur einnig framkvæmt gæðamælingar á klefi og geisla og sannreynt að til staðar og gæði LTE akkerisfrumunnar.

Valfrjálsi snúruhjólamaðurinn ZPH, sem sameinar litrófgreiningartæki og virkni snúru og loftnetaprófa, getur mælt upptekinn bandbreidd 5G burðaraðila.

Með því að nota tímagátt einangrar það uplink merkið sem er notað til truflana á TDD netum. Núllspennuaðgerðin gerir kleift að skoða SSB á tímareitnum og ákvarða hversu margir geislar eru.

Það getur einnig mælt sjónafl og RF-gerðar mælingar á VSWR og fjarlægð-til-bilun á klefastaðnum.

Sjálfvirk rás greining getur stillt móttakarann ​​með réttum mælingastillingum frekar en að slá þá inn handvirkt í tækið.

Fyrirtækið heldur því fram að 5G STS þess sé verulega hraðari og viðkvæmari en hefðbundinn litrófsgreiningartæki og geti keyrt 5G og LTE próf samtímis.
