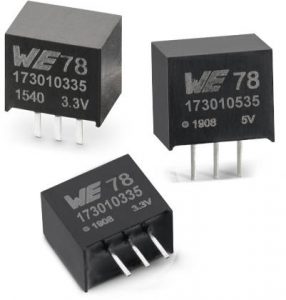

DC-DC breytir passa í L78 línuleg reg spor fyrir iðnaðarforrit
Hlutarnir eru
- 173010335: 3,3V út, 6-36Vin, 87% hámarks skilvirkni við 12Vin
- 173010535: 5V út, 8-36Vin, 92% hámarks skilvirkni við 12Vin
„Íhlutirnir í SIP-3 pakka eru hagkvæmar lausnir til að uppfylla kröfur um tímabundna getu 24V iðnaðar spennukerfis,“ að sögn fyrirtækisins. „Nýju einingarnar mynda fastan framleiðsluspennu við allt að 1A straum.“
Einingarnar samanstanda aflstigið, stjórnandi, spólur og bæði inntak og úttak þéttar „engir ytri íhlutir eru nauðsynlegir til notkunar“, að sögn fyrirtækisins, þó að bæði gagnablaðið og matsborðið (17800FDSM) sýni viðbótarinntakrýmd. Allt að 680 µF viðbótargeta þolist ekki.
Topology er díóða leiðrétt (ósamstilltur) stöðvunaraðferð með straumrof. Úttaksspennu er deilt með innra viðnámsneti og gefið í villumagnarann til að bera saman við 0,765V viðmiðun. Amplified, villumerkið stjórnar tíma á fastatíðni (520kHz) púlsbreidd rafall.
Sú matsnefnd hefur einnig inntakssíunarhlutana sem þarf til að fá DC-DC breytirnar undir EMC staðlinum EN55032 / CISPR32 Class B útgeislun og línubundin truflunarmörk (sjá blaðsíðu 27 í gagnablaðinu)
Gagnablaðið er lofsvert ítarlegt - til dæmis, blaðsíða 29 sýnir leið til að tengja pinna þrjá til að mynda neikvæða úttaksspennu (skýringarmynd til hægri).
Notkun er tilgreind í umhverfi milli -40 og 85 ° C, og varmaálagsvörn er innifalin, eins og skammhlauparvörn.
