Rafrænt tilvísunarhönnun eldsneytis innspýting fyrir litlar vélar

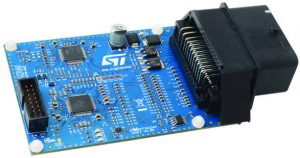

ECU viðmiðunarhönnunin er kölluð SPC5-L9177A-K02 og er miðuð við mótorhjól, vespur og þrjú hjól - sérstaklega þau sem verða að uppfylla Euro 5, Bharat stig VI (BSVI) og Kína IV staðla. ST gerir einnig ráð fyrir notkun í rafala, sjóvélum og landbúnaðartækjum.

Það getur sprautað ökumenn, gengi, stigamótor og hraðamælir og tengi með breytilegum tregðuskynjara - allar rásir eru varnar gegn skammhlaupi og ofhita ástandi. Tengingin er í gegnum 48 stöng tengi í bifreið.

Lykilþættir eru SPC572L 32bitar rafmagns arkitektúr MCU og L9177A þess - sá síðastnefndi er gerður á BCD ferli og inniheldur aflgjafa og stýrivélar fyrir vélar með einn eða tvo strokka - 300mA 5V eftirlitsstofn með hitauppstreymi, 5V rekja eftirlitsstofn með stuttri rafhlöðuvörn, tveir ökumenn með innspýtingu fyrir eldsneyti, ökumann fyrir aðgerðalausa hraðastýringu skref fyrir mótor, framleiðsla súrefnisskynjara hitara og greiningaraðgerðir.

Bæði SPC572L og L9177A „eru sérstaklega hönnuð til notkunar og markaðsþarfa“, sagði ST, en STGD18N40 IGBT og L9616 CAN viðmót IC eru einnig á borðinu.

Einnig fáanlegir á SPC572L MCU eru tímamælar, 16 inngangsrásir, 56 úttaksrásir, 1,5Mbyte read-while write (RWW) flass (með EEPROM kappgirni), 64kbyte almennar upplýsingar SRAM, tveir deserial / serial peripheral interface (DSPI) einingar , hliðstæða til stafrænn breytir og sjálfsprófunarhæfileiki.

Stuðningur kemur frá SPC5Studio IDE (samþætt þróunarumhverfi) sem felur í sér lágstig ökumanna, SPC572L tímastilliseiningarstillingu og bókasöfn til að skynja stöðu sveifarvélar og tilheyrandi stýringar.

„Til að vinna bug á flóknum áskorunum sem tengjast rafrænni eldsneytisinnsprautun hjálpar grunnhugbúnaðarhugbúnaður, sem er þróaður í tengslum við eMoticom, notendum að ræsa og stjórna eins strokka vél,“ sagði ST. Þetta virðist vera fyrir einn strokka 250cc 4 högga með einum inndælingartæki, og felur í sér lofthita, hitastig vatns og loftþrýstingsjöfnunar.

Hægt er að kaupa SPC5-L9177A-K02, sem mælir 100 x 70mm, frá Arrow.
