Fyrsta PWM stjórnandi með AVSBus, veitir allt að 450A fyrir FPGA

Það eru 12 stýringar sem bjóða upp á allt að sjö stig sem hægt er að deila á milli tveggja úttaksspennulína í hvaða samsetningu sem er. Fyrirtækið hefur einnig búið til raforkuskiptaflögu (sjá neðar) til að nota einn í áföngum, sem gerir kleift að búa til birgðir frá 10A til 450A.

Stýringarmennirnir eru í þremur hópum:

• ISL68137 og 134 hafa samskipti í gegnum AVSBus til að knýja ARM-byggða örgjörva í netbeiningar, rofa, netþjóna, geymslu og þráðlausan fjarskiptabúnað.
• ISL68127 og 124 eru almennir tilgangar og munu knýja netvinnsluaðila, FPGA, SoCs og grafík hröðun.
• ISL69147 / 4, 137/4, 128/7, 125/4 (alls átta) bæta við aukahraða tengi (SVID eða SVI2) til að knýja Intel og AMD örgjörva fyrir tölvuský.

Allir þeirra eru með stafræna vél með einkaleyfi á tilbúnum straumstýringarkitektúr sem fylgist með hverjum áfangastraumi með núll seinkun, sagði fyrirtækið. „Þetta gerir tækinu kleift að bregðast við öllu álagi sem er tímabundið með nákvæmri straum- og spennu staðsetningu og 30% minni rýmd en samkeppnistæki.“ - að leyfa allt keramik þétti fyrir PSU-áreiðanleika með mikilli áreiðanleika.

Það eru líka allir í samræmi við bæði PMBus 1.3 og AVSBus, hafa núverandi vernd hringrás eftir hringrás (meðaltal og hámarksviðmiðunarmörk) og fela í sér sjálfvirka farartæki sem falla niður.

Inntak og úttak hafa báðir ofspennu og undirspennu vernd og fjarvirkni fyrir bæði spennu og straum og það er tilkynning um hitastig vegna mistaka.

Snjallt valdastig

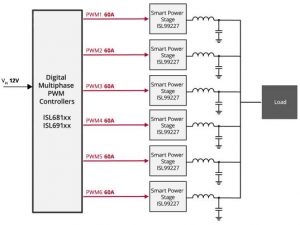

Tilheyrandi aflstig er ISL99227 sem er metinn á 60A og mun starfa með aðföngum frá 4,5 til 18V. Innri samstilltur FET er metinn á 25V.

Það felur í sér straumskynjun með 3% nákvæmni yfir línu, álag og hitastig, auk mismunaskýrslugjafar við 5mV / A og hitastigskynjun.

Háhliða FET er ofstraum vernd, og það kemur í 5 x 5 mm, 32 leiða QFN.

14 stig

Núverandi flís, ISL6617A, er hægt að nota til að tvöfalda áfanga, svo hægt er að bæta við sjö af þessum til að búa til 14 fasa PWM stjórnandi.

Þróunartæki, PowerNavigator, tengist þróunarspjöldum í gegnum PMBus og AVSBus til að stilla breytur þar á meðal núverandi viðmiðunarmörk fyrir að bæta við / sleppa stigum og stilla lykkju. Endanleg stilling er einfaldlega geymd í minni óstöðugu minni.

AVSBus

AVSBus er tilgreindur af PMBus samtökunum og er ætlað að spara orku án þess að skerða vinnsluárangur með því að leyfa örgjörva (CPU, FPGA, SoC eða asic) að stjórna niðurskurði á framboðsspennu strax áður en hann gengur inn í lágmark máttur eins og dvala eða svefn, og eykur spennu þegar skjótur vinnsla er nauðsynleg.

Intersil hefur búið til nokkur myndbönd til að fylgja þessum kraftflögum.
