Einangruðir straumskynjarar eru fljótir fyrir stjórnun hreyfilsins

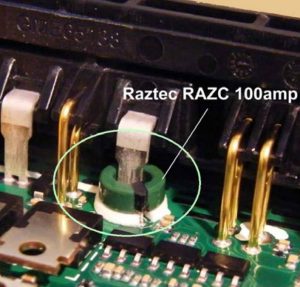

Hringt í RAZC, það eru mörg tæki sem skynja milli 40Amax og 250Amax, öll með 10 mm utanþvermál, og framleiðandinn býður einnig upp á sérsniðnar útgáfur.

Bandbreidd er venjulega í hundruðum kHz (sjá töflu hér að neðan) og venjulegur hækkunartími er 5 µs fyrir 0-20A skref.

Venjulega eru ekki línuleg, hysteresis og temp co / ° C allt lítið brot af 1% - athugaðu gagnablöðin fyrir smáatriði (aðgengileg frá þessari síðu).

Leiðbeiningar yfirstraums eru takmarkaðar af leiðaranum frekar en skynjaranum.

Mótor slitandi straumskynjun er dæmigerð notkun.

„Rafmagnsstraumneminn umkringir einfaldlega mótor tengingu. Galvanísk einangrun útrýmir algjörum algengum áhrifum og sannur armaturstraumur er mældur nákvæmlega, “samkvæmt fyrirtækinu. „Framleiðsla skynjarans er nálægt járnbrautum til járnbrautar svo engin magnun er nauðsynleg - straummerki er hægt að gefa beint til A / D.“

Einnig er gert ráð fyrir notkun í sólarorkuvinnslu og rafhlöðustjórnun.

Gatið í gegnum skynjarann ​​er 5,1 mm í þvermál, þó að útblástur dragi úr leyfilegri hámarks snúru stærð 4,5mm.

Það eru þrjár tengingar, Vcc, jörð og framleiðsla, þar sem framleiðsla er hlutdræg nálægt Vcc / 2 fyrir 0A.

Tafla búin til úr Raztec gagnablöðum - villur kunna að hafa komið upp við umritun.

* til sérstakra viðskiptavina
