Mosfet bílstjóri fyrir samstillta leiðréttingu frá díóða

Ökumaðurinn er hannaður fyrir AC-DC leiðréttingarrásir í almennum neytendaforritum, fartölvum og USB millistykki.

Hann er fær um að keyra utanaðkomandi mosfet bæði í samstillingu hárréttra og lægri hliðarhliða samstillingarleiðara.

Þetta tæki styður aukaspennu á hliðarhliðum allt að 20V í stöðugri leiðslustilling, ósamfelld leiðslutillingu og svolítið ómunandi afturvirkni.

Þessir valkostir veita hönnuðum frelsi yfir því hvernig þeir innleiða samstillta leiðréttingu.

Framleiðendur velja oft utanaðkomandi mosfet þegar þeir eru útfærðir samstilltur leiðréttingu þar sem það veitir meiri hagkvæmnisbreytir, fullyrðir Diodes.

Tækið státar af snúnings- og slökktímum 2,2nF, sem sagðir eru draga úr rafmagnstapi og tryggja örugga notkun þegar þeir eru í CCM-ham.

Það er einnig með eyðitímabil til að stilla lágmarks kveikjutímabil fyrir mosfet; þetta takmarkar áhrif spennuhrings.

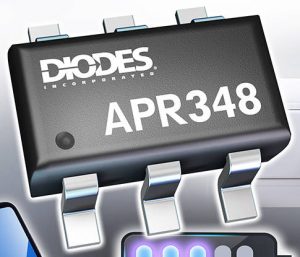

APR348 er einnig með léttan álagsstillingu, sem notar innri tímamæli til að sleppa lotum þegar ekkert álag er eða aðeins ljósálag sem greinist við framleiðsluna.

Þetta miðar að því að lækka biðstöðu án álags.

Að auki þarf háhliðaskipti ekki viðbótar spenni vinda.
