Það er nú valkostur við þéttan tantal þétta

Við að tilgreina kjörinn þétti myndu flestir hönnuðir byrja á mikilli rafrænni skilvirkni og íhuga síðan smáminni pakka og þéttleika stöðugleika yfir beitt spennu, tíðni, hitastig og tíma.

Lítil jafngild mótstöðuþáttaröð (ESR), hávaðalaus notkun, mikil meðhöndlunargeta gára og núverandi áratuga löng lífslíkur væru einnig á þessum tæknilega óskalista.

Þó hefðbundin solid, MnO₂ Tantal þétta uppfylla mörg þessara skilyrða, nýjustu fjölliða tantalums bjóða verulegar endurbætur á afköstum.

Geymsluþol er bætt við hærri tíðnir upp í 500 kHz og ESR er lækkað í allt að 5mΩ. Fjölliða tantalums eru einnig metin á allt að 75V og eru með slakari leiðbeiningar um afmatun.

Meðfylgjandi hætta á íkveikju eða reyk við skammhlaupbilun í þéttum tantalþéttum hefur einnig verið eytt með góðkynja bilunarstillingu fjölliða tantalsins.

Rafmagns stöðugleiki

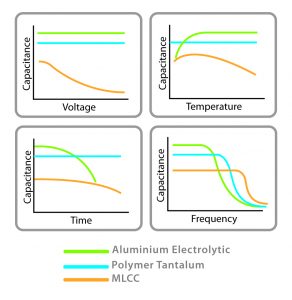

Mynd 1

Rýmdastöðugleiki sem náðst hefur með fjölliða tantal þéttum er meiri en MLCC með tímanum, hitastigi og spennu. Þó að MLCC séu næmir fyrir öldrun ná fjölliða tantal til langs tíma stöðugleika yfir 20 ára rekstrartíma. Þessi langlífi gerir einnig fjölliða tantal til raunhæfur valkostur við ál rafsöfnun þétta sem geta þornað út í notkun og getur krafist endurmyndunar eftir geymsluþol í 2 ár eða skemur.

Skortur á verulegri breytingu á þétti þegar fjölliða tantal þéttar starfa við hitastig niður í -55 ° C er aðal kostur á þéttum sem innihalda fljótandi raflausn. Hins vegar er efri hitamörk þeirra, 125 ° C, lægri en MnO₂ þéttar sem innihalda útgáfur sem geta starfað við allt að 200 ° C hitastig.

Lægri ESR fyrir hærri tíðni

Tiltölulega hátt jafngild röð mótstöðu (ESR) hefur alltaf verið veikleiki fyrir hefðbundna MnO₂ þéttar sem venjulega eru með ESR frá 40 til 50mΩ. Rafgeymsluþol sem MnO hefur upplifað₂ við tíðni yfir 10 kHz hefur því takmarkað notkun þeirra í sumum forritum. Aftur á móti getur fjölliðutækni dregið úr ESR í allt að 5mΩ, sem tryggir að gagnlegt rýmd sé í boði á allt að 500 kHz tíðni.

Rýmdarmagn samanborið við tíðni

Tantal er ekki eina þéttitæknin sem fjölliða er notuð í til að auka stöðugleika. Fyrir tíðni sem nálgast 1MHz getur 2mΩ ESR sem náðst er með fjölliða álþéttum veitt aðeins meiri geymsluþol án þess að bæta við flókið hönnun. Þessa minnkaða ESR þarf hins vegar að selja gegn lægri hámarksgetu fjölliða álsins sem er aðeins 50% til 80% af fjölliða tantal í sama pakka.

Fyrir forrit þar sem smágerð er í forgangi gæti þetta skipt sköpum. Lágmarks málstærð í boði af fjölliða álþétti er 7343, samanborið við 0805 fyrir fjölliða tantal. Spennusvið fjölliða álþéttna er einnig lokað við 35V en hægt er að nota fjölliða tantal til notkunar allt að 75V.

Útrýming siðferðilegra þvingana

Val á tantalþéttum er ekki alltaf takmarkað við rafmagnsafköst, heldur getur það einnig haft áhrif á siðferðileg og viðskiptaleg vandamál. Mikið af tantal málmgrýtis í heiminum er unnið í Lýðveldinu Kongó (DRC) þar sem margra ára vopnuð átök hafa séð milíasar nota tantalið og aðrar jarðsprengjur til að fjármagna starfsemi sína á meðan þær hafa valdið alvarlegri mannréttindabrotum.

Viðbrögð heimsins við þessu hafa verið innleiðing bandarískrar löggjafar á borð við Kongó átök við steinefnaálagsgerð frá 2009 og ný lög frá ESB, sem kynnt voru í mars 2017, sem munu taka gildi árið 2021. Báðar þessar reglugerðir gera kröfu um að fyrirtæki leggi fram rekjanleika sem nauðsynleg er til að tryggja að framboðskeðjur þeirra séu lausar við steinefni í átökum.

Mörg fyrirtæki ákváðu að einfaldasta samræmi stefnunnar væri að forðast viðskipti með DRC.

Með því að nota róttækari nálgun á útrýmingu steinefna í átökum frá aðfangakeðjunni hefur þéttarframleiðandinn Kemet svarað í grundvallaratriðum um siðferðileg mál varðandi uppsprettu tantal málmgrýti. Með því að starfa í samvinnu við löggiltan námanána í DRC gerir Kemet kleift að tryggja að náman starfi í samræmi við kóða eins og iTSCi og að tekjurnar dreifist sæmilega til námumanna og nærsamfélagsins.

Þetta leysir ekki aðeins OEM frá siðferðilegum takmörkunum við notkun tannþéttna, það hjálpar einnig til við að útrýma framboðsáhættu, óstöðugleika í verðlagi og sveiflur í leittíma.

Samsetning lágs ESR með hærri spennu, stöðugleika og tíðni, auk stöðugri og siðferðilegra innkaupa tantalmalmsins, þýðir að hönnuðir geta nú beitt ávinningi af fjölliða tantalatækni í fjölbreyttari notkun.

Roger Tall vinnur fyrir Charcroft
